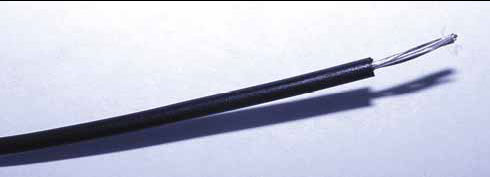

ПРОВОДА ПОЛЕВОЙ СВЯЗИ

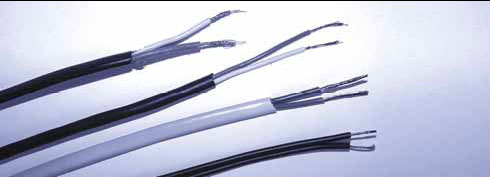

ШНУРЫ ОСВЕТИТЕЛЬНЫЕ

ПРОВОДА ТЕЛЕФОННЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ ОДНОПАРНЫЕ

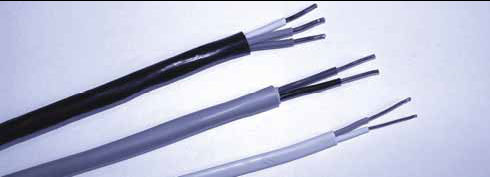

КАБЕЛИ СИЛОВЫЕ

ШНУРЫ СВЯЗИ ТЕЛЕФОННЫЕ И КОММУТАТОРНЫЕ

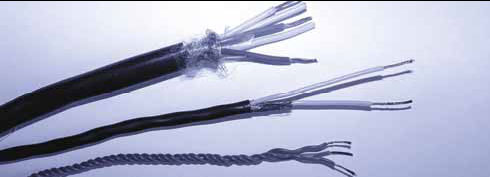

ПРОВОДА МОНТАЖНЫЕ

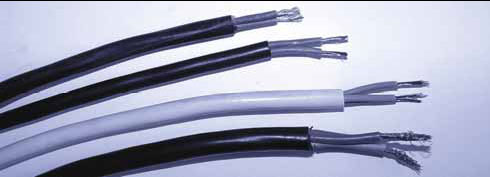

ПРОВОДА ШЛАНГОВЫЕ

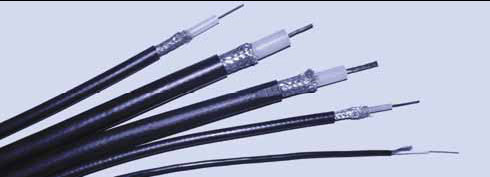

КАБЕЛИ РАДИОЧАСТОТНЫЕ ОБЫЧНОЙ ТЕПЛОСТОЙКОСТИ кабель радиочастотный

Электрические и конструктивные данные радиочастотных коаксиальных кабелей
с волновым сопротивлением 75 Ом.


марка коэф.затухания ДБ/м при ГГц Внутренний
проводник		 изоляция материал оболочки наруж.
диам.
мм		 масса
кг/км
0,1 1 материал конструкция диаметр,
мм		 материал диаметр, мм внешнего проводника изоляция
РК 75-1-12 0,40 1,2 СМЛ 1х0,17 0,17 П 0,1 ОМЛ П 1,9 6
РК 75-1,5-12 0,3 1,0 СМЛ 1х0,24 0,24 П 1,5 ОМЛ П 2,4 9
РК 75-2-11 0,27 0,85 М 1х0,37 0,37 П 2,2 ОМЛ П 3,5 20
РК 75-2-13 0,20 0,75 МЛ 7х0,12 0,36 П 2,2 ОМЛ П 3,2 15
РК 75-3-33 0,11 0,5 М 7х0,23 0,69 П 3,0 ОМ П,В 5,5 27
РК 75-3-31 0,13 0,7 МЛ 7х0,23 0,69 П 3,0 ОМЛ П 5,5 27
РК 75-4-11 0,10 0,4 М 1х0,72 0,72 П 4,6 ОМ П 7,3 62
РК 75-4-12 0,11 0,52 М 7х0,26 0,78 П 4,6 ОМ П 7,3 68
РК 75-4-15 0,10 0,5 М 1х0,72 0,72 П 4,6 ОМ В 7,3 84
РК 75-4-16 0,10 0,5 М 7х0,26 0,78 П 4,6 ОМ В 7,3 78
РК 75-4-37 0,07 0,32 М 1х1,03 1,03 П 4,6 ОМ П 6,5 55
РК 75-7-11 0,05 0,21 М 1х1,13 1,13 П 7,3 ОМ П 9,5 132
РК 75-7-12 0,09 0,4 М 7х0,4 1,20 П 7,3 ОМ П 10,8 102
РК 75-7-15 0,08 0,36 М 1х1,13 1,13 П 7,3 ОМ В 9,5 132
РК 75-7-16 0,09 0,4 М 7х0,4 1,20 П 7,3 ОМ В 10,3 147
РК 75-9-12 0,06 0,26 М 1х1,35 1,35 П 9,0 ОМ В 12,2 205
РК 75-9-16 0,05 0,27 М 1х1,35 1,35 П 9,0 ОМ П 12,3 188

ПРИМЕЧАНИЕ: Условные обозначения материала проводника и материала изоляции
М- медная проволока; МЛ – медная, луженая проволока; СМЛ – луженая , биметаллическая ( стальная ) проволока; ОМ – оплетка медной проволокой;
ОМЛ – оплетка луженой медной проволокой; П – полиэтилен; В – поливинилхлоридный пластикат.

РК 50-7-30 ф: коэффициент затухания – на частоте 200 МГц – не более 0,02 Дб/м
  на частоте 470 МГц – не более 0,07 Дб/м
  на частоте 862 МГц – не более 0,10 Дб/м
  на частоте 1000 МГц – не более 0,09 Дб/м
РК 75-7-316 : коэффициент затухания - на частоте 200 МГц – не более 0,069 Дб/м
  на частоте 470 МГц – не более 0,116 Дб/м
  на частоте 862 МГц – не более 0,16 Дб/м
  на частоте 1000 МГц – не более 0,152 Дб/м
РК 75-4-356 : коэффициент затухания – на частоте 100 МГц – не более 0,07 дб/м
  на частоте 200 МГц – не более 0,10 дб/м
  на частоте 500 МГц – не более 0,15 дб/м
  на частоте 800 МГц – не более 0,21 дб/м
  на частоте 1000 МГц – не более 0,25 дб/м

к прайсу


КАБЕЛИ РАДИОЧАСТОТНЫЕ ОБЫЧНОЙ ТЕПЛОСТОЙКОСТИ C ВОЛНОВЫМ СОПРОТИВЛЕНИЕМ 50 Ом и 150 Ом

 ТУ 16-705.085-79

Назначение:
Применяются в системах радиосвязи и радиолокации, электронике, вычислительной технике, системах управления, телевидения.

Пример условного обозначения радиочастотного кабеля: РК50-1-11
50 - номинальное значение волнового сопротивления, Ом;
1 - номинальный диаметр по изоляции, мм;
1 - группа изоляции и категория теплостойкости кабеля (сплошная, обычной теплостойкости);
1 - порядковый номер разработки.

Условные обозначения конструкции проводников

Внутренний проводник:
О - однопроволочный;
М - многопроволочный;
С - посеребренный.
Внешний проводник:
ОП - оплетка из проволок;
2ОП, 3ОП - двойная и тройная оплетка;
ПУ - продольно уложенные проволоки;
П - повив из проволок;
С - посеребренный.
Изоляция:
1 - кабели обычной теплостойкости со сплошной изоляцией;
3 - кабели обычной теплостойкости с полувоздушной изоляцией.


Технические характеристики: Маломерные отрезки, м, не менее 5
  Температура эксплуатации, °С
 от - 50 до + 70
  Электрическое сопротивление токопроводящей жилы, Ом/км, не более 138.6
  Срок службы, лет 12
  Электрическое сопротивление изоляции, МОм·м, не менее 50000
  Строительная длина, м, не менее 50

Марка кабеля Волновое сопротивление, Ом
Максимальная рабоч. температура, 0С
 Коэффициент затухания дБ/м, не более на частотах Конструкция проводников Расчетная масса кабеля, кг/км Строительная длина, м (маломер. отр.

ТУ, ГОСТ
0,2 ГГц 1, 0 ГГц 3,0 ГГц 10,0 ГГц внутрен. внешний
Субминиатюрные
РК 50-1-11 50±2
 85
     3.1   Ос Опс 5.7 30(3) ГОСТ11326.60-79
РК 50-1-12 50±2
 85 0.73   3.2   О ОП 5.8 30(3) ГОСТ11326.61-79
РК 50-1-13,Н 50±3,5
 85 0.65       МС, М Опс, ПУ 5.4 25(3) ТУ 16-505.975-81
Миниатюрные
РК 50-1,5-11 50±2
 85 -   2.3   Ос Опс 9 30(3) ГОСТ 11326.62-79
РК 50-1,5-12 50±2
 85 0.51   2.6   О ОП 9.6 25(3) ГОСТ11326.63-79
РК 50-2-11 50±2
 85 0.3   1.6   О ОП 19.2 50(5) ГОСТ11326.1-79
РК 50-2-12 50±2
 85 -   1.9   Мс Опс 16.5 30(3) ГОСТ11326.64-79
РК 50-2-13 50±2
 85 0.3   1.6   О ОП 21.6 50(5) ГОСТ 11326.15-79
РК 50-2-16 50±2 85 0.4   2   М ОП 16.3 30(3) ГОСТ11326-65-79
РК 50-3-11 50±2 85 0.28   1.4   О 2ОП 46.3 30(3) ГОСТ11326.2-79
РК 50-3-13 50±2 85 0.28   1.4   О ОП 33.1 30(3) ГОСТ11326.16-79
Среднегабаритные
РК 50-4-11 50±2 85 -   1.15 3 О 20П 97.9 50(5) ГОСТ 11326.3-79
РК 50-4-13 50±2 85 -   1.15 3 О 20П 107.3 0 ГОСТ 11326.17-79
РК 50-7-11 50±2 85 0.14   0.8   М ОП 132.1 50(5) ГОСТ 11326.4-79
РК50-7-12 50±2 85 -   0.9 2.2 М 20П 173.8 50(5) ГОСТ 11326.5-79
РК 50-7-15 50±2 85 0.14   0.8   М ОП 145.4 50(5) ГОСТ 11326.18-79
РК 50-7-16 50±2 85 -   0.9 2.2 М 20П 188.7 50(5) ГОСТ 11326.19-79
РК 150-3,7-31 150±6 70 - 0.03 -   О ОП 32.2 20(5) ТУ 16-705.217-81
РК 150-7-31 150±10 85 0,08(0,045ГГц)   1.2   О ОП 91.1 25(5) ТУ 16-505.543-82
РК 150-7-32 150±10 70 0,08(0,045ГГц)   1.2   О ОП 102.5 25(5) ТУ 16-505.544-82

к прайсу


РМПВН
ПРОВОД РАДИОМОНТАЖНЫЙ С ИЗОЛЯЦИЕЙ ИЗ ПОЛИЭТИЛЕНА В ПОЛИВИНИЛХЛОРИДНОЙ ОБОЛОЧКЕ		 ТУ 16-505.473-78


Назначение:
Для монтажа высоковольтных цепей телевизионных приемников при номинальном напряжении 30 кВ
постоянного тока или 15 кВ импульсного напряжения частотой до 16 кГц.
Максимальное напряжение 35 кВ постоянного тока или 15 кВ импульсного напряжения частотой до 16 кГц.

Конструкция:
Токопроводящая жила сечением 0,35 мм - медная проволока, класс жилы - 4.
Изоляция - самозатухающий полиэтилен.
Оболочка - поливинилхлоридный пластикат.


Технические характеристики: Строительная длина, м, не менее 20
  Маломерные отрезки, м, не менее 2
  Температура эксплуатации, °С от - 50 до + 85
  Провод не распространяет горение
  Номинальный наружный диаметр, мм 4,7
  Расчетная масса провода, кг/км 24,7
  Срок службы, лет 12

к прайсу

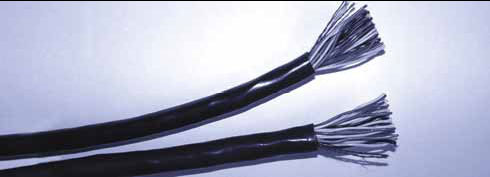

КАБЕЛИ ТЕЛЕФОННЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ МНОГОПАРНЫЕ кабели телефонные распределительные многопарные


ТСВ
КАБЕЛИ ТЕЛЕФОННЫЕ СТАЦИОННЫЕ		 ТУ 16.К71-005-87


Назначение:
для монтажа низкочастотного станционного оборудования.

Конструкция:
Токопроводящие жилы - медная проволока, класс жилы 1.
Изоляция - поливинилхлоридный пластикат скрутка, пар, пучков, сердечника.
Поясная изоляция - полиэтилентерефталатная пленка.
Экран - фольгированная пленка.
Оболочка - поливинилхлоридный пластикат.


Технические характеристики: Строительная длина, м, не менее 200
  Маломерные отрезки, м, не менее 40
  Электрическое сопротивление токопроводящей жилы, Ом/км, не более:
  - диаметром 0,32 мм 229
  - диаметром 0,4 мм 148
  - диаметром 0,5 мм 95
  Электрическое сопротивление изоляции, МОм/км, не менее 100
  Температура эксплуатации, °С от -20 до +50
  Срок службы, лет 15

Марка изделия Число пар Диаметр
токопроводящей
жилы, мм
 Максимальный
наружный
диаметр, мм
 Расчетная
масса, кг/км
ТСВ 5x2 0,32 6,5 38
ТСВ 10x2 0,32 8,0 55
ТСВ 16x2 0,32 9,0 90
ТСВ 20x2 0,32 10,0 100
ТСВ 30x2 0,32 11,5 136
ТСВ 41x2 0,32 13,0 175
ТСВ 5x3 0,32 7,0 53
ТСВ 10x3 0,32 9,0 71
ТСВ 20x3 0,32 11,5 140
ТСВ 5x2 0,4 7,0 46
ТСВ 10x2 0,4 8,9 73
ТСВ 16x2 0,4 9,5 110
ТСВ 20x2 0,4 11,0 122
ТСВ 30x2 0,4 13,2 169
ТСВ 41x2 0,4 14,8 227
ТСВ 5x3 0,4 8,2 61
ТСВ 10x3 0,4 10,3 99
ТСВ 20x3 0,4 13,1 180
ТСВ 5x2 0,5 7,5 56
ТСВ 10x2 0,5 9,5 92
ТСВ 16x2 0,5 10,2 137
ТСВ 20x6 0,5 12,0 156
ТСВ 30x2 0,5 14,6 226
ТСВ 41x2 0,5 16,1 292
ТСВ 5x3 0,5 8,8 75
ТСВ 10x3 0,5 11,2 126
ТСВ 20x3 0,5 14,6 238

к прайсу

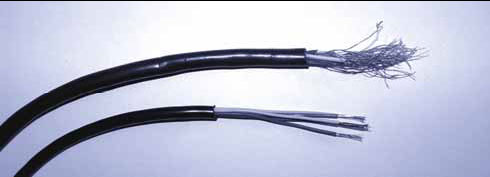

ШНУРЫ СВЯЗИ шнуры связи


АТСДИВ, АТСКВ, АТСНВ, АТСРВ, АТСШВ
ШНУРЫ ДЛЯ АВТОМАТИЧЕСКИХ ТЕЛЕФОННЫХ СТАНЦИЙ С ИЗОЛЯЦИЕЙ И ОБОЛОЧКОЙ ИЗ ПОЛИВИНИЛХЛОРИДНОГО ПЛАСТИКАТА
 ТУ 16.К71-004-87


Назначение:
для автоматических телефонных станций, для монтажа схем, аппаратов и приборов.

Конструкция:
Токопроводящая жила - из медных проволок (для шнура АТСДИВ - из мишурных нитей).
Изоляция - поливинилхлоридный пластикат.
Оболочка - поливинилхлоридный пластикат (для шнуров АТСРВ, АТСШВ).


Технические характеристики: Строительная длина, м, не менее:
  - для шнура АТСКВ 100
  - для шнура АТСНВ, АТСРВ, АТСШВ
50
  - для шнура АТСДИВ, АТСШВ (с 72 ж.)
30
  Маломерные отрезки, м, не менее
10
  Срок службы, лет
8
  Срок службы шнура АТСДИВ, лет
5
  Температура эксплуатации,°С
25±10
  Температура эксплуатации,°С для шнура АТСНВ
от - 40 до + 60
  Электрическое сопротивление токопроводящей жилы, Ом/м, не более
0,165
  Электрическое сопротивление токопроводящей жилы шнура АТСДИВ, Ом/м
0,5
  Электрическое сопротивление изоляции, МОм•м, не менее
1500
  Электрическое сопротивление изоляции шнура АТСДИВ, МОм•м
700

Марка изделия Число жил Максимальный
наружный диаметр, мм
 Расчетная масса, кг/км
АТСДИВ 3 4,9 16,66
АТСДИВ 4 5,2 22,2
АТСКВ 1 1,3 2,15
АТСНВ 3 2,8 6,66
АТСНВ 5 3,5 11,11
АТСНВ 6 4,0 13,34
АТСНВ 7 4,0 15,56
АТСРВ 15x2 11,0 107,01
АТСРВ 18x2 14,0 122,62
АТСРВ 22x2 16,0 148,41
АТСРВ 24x2 16,0 157,35
АТСШВ 10 6,2 40,09
АТСШВ 14 7,0 50,48
АТСШВ 20 9,0 73,58
АТСШВ 22 9,0 81,26
АТСШВ 26 9,5 80,96
АТСШВ 30 10,0 101,05
АТСШВ 72 14,5 215,85

к прайсу



ШТПС, ШТПЛС, ШТПЛ
ШНУРЫ ТЕЛЕФОННЫЕ ПЛОСКИЕ СПИРАЛЬНЫЕ,
ЛИНЕЙНО-СПИРАЛЬНЫЕ И ЛИНЕЙНЫЕ
ТУ16.К71-112-91


Назначение:
Для эксплуатации в телефонных аппаратах при температуре -30°С до +50°С
в условиях относительной влажности окружающего воздуха до 98% при температуре +35°С.
Шнуры плоские спиральные ШТПС применяются для соединения микротелефона с телефонным аппаратом.
Шнуры плоские линейно-спиральные ШТПЛС и линейные ШТПЛ применяются для соединения телефоного аппарата с розеткой.


Конструкция:

Токопроводящие жилы шнура ШТПЛ сечением 0,12 мм из медных проволок;
остальных шнуров из мишурных нитей;
Изоляция - ПВХ пластикат;
Оболочка - ПВХ пластикат;
Шнуры выпускаются 2-5 жильными, марок ШТПС, ШТПЛС, ШТПЛ.
Шнуры изготавливаются с двумя втулками "Вид А" , с одной втулкой "Вид Б" и без втулок "Вид Г".
По согласованию с потребителем шнуры могут выпускаться армированными или укомплектованными
наконечниками.
Пример условного обозначения шнура марки ШТПС, 4-х жильного с 2-мя втулками "Вида А" в оболочке
черного цвета "Шнур ШТПС-4 А "Ч".


Технические характеристики:
  Электрическое сопротивление токопроводящей жилы Ом/м, не более:
  - для шнуров ШТПС,ШТПЛС: 1,8
  - для шнуров ШТПЛ: 0,165
  Электрическое сопротивление изоляции МОм/км, не менее: 0,5
  Испытательное напряжение, В: 500
  Срок службы, лет: 12

Марка шнура Число жил Размеры шнуров по оболочке, мм Наружный диаметр по спирали, мм Номинальная длина заготовки шнура, мм Расчетная масса,
кг/1000 шт
для варианта исполнения А
ШТПС 2 (2,3±3,1)±0,2 14,0±1,5 2550 24,1
ШТПС 3 (2,3±4,1)±0,2 14,0±1,5 2550 27,1
ШТПС 4 (2,3±5,0)±0,2 14,0±1,5 2550 30,2
ШТПС 5 (2,3±5,9)±0,2 14,0±1,5 2550 33,3
ШТПЛС 2 (2,3±3,1)±0,2 14,0±1,5 3550 30,5
ШТПЛС 3 (2,3±4,1)±0,2 14,0±1,5 3550 35,6
ШТПЛС 4 (2,3±5,0)±0,2 14,0±1,5 3550 43,3
ШТПЛ 2 (2,3±3,1)±0,2 2100 34,4
ШТПЛ 3 (2,3±4,1)±0,2 2100 36,6
ШТПЛ 4 (2,3±5,0)±0,2 2100 38,7
ШТПЛ 5 (2,3±5,9)±0,2 2100 40,9

к прайсу


ЛПВ, ЛППВ
ПРОВОДА ЛЕНТОЧНЫЕ		 ТУ 16-505.728-81

Назначение:
для работ в условиях фиксированного и подвижного монтажа.

Конструкция:
Токопроводящие жилы - из медных проволок, класс жил 4.
Изоляция - полиэтилен.
Оболочка - поливинилхлоридный пластикат.
Цвет оболочки - черный.


Технические характеристики: Строительная длина, м, не менее 20
  Маломерные отрезки, м, не менее 5
  Температура эксплуатации, °С от -40 до + 70
  Электрическое сопротивление изоляции, Ом•м, не менее 5·1011
  Рабочее напряжение, В:
  - переменное до 100
  Электрическое сопротивление токопроводящей жилы, Ом/км, не более 247,5
  Срок службы, лет 12

Марка изделия Число пар Сечение, мм2 Максимальный
наружный размер, мм		 Расчетная масса,
кг/км
ЛПВ 4 0,08 6,6x2,4 10,2
ЛППВ 4 0,08 4,1x1,3 7,2

к прайсу

ШТС, ШТСм, ШТЛ, ШТЛС
ШНУРЫ ТЕЛЕФОННЫЕ СПИРАЛЬНЫЕ, ЛИНЕЙНО-СПИРАЛЬНЫЕ
И ЛИНЕЙНЫЕ
ТУ16-505.268-76



Назначение:
для эксплуатации в телефонных аппаратах при температуре - 10 С до +55 С в условиях относительной влажности
влажности окружающего воздуха до 98% при температуре до +35 С.Шнуры спиральные ШТС, ШТСм применяются
для соединения телефонов с телефонным аппаратом. Шнур ШТЛС линейно-спиральный применяется для
соединения телефонного аппарата типа "Моноблок" с розеткой. Шнур ШТЛ линейный применяется для
соединения стенных розеток с телефонным аппаратом.


Конструкция:

Токопроводящие жилы шнура ШТЛ сечением 0,12 мм из медных проволок;
остальных шнуров из мишурных нитей;
Изоляция - ПВХ пластикат;
Оболочка - ПВХ пластикат;
Шнуры выпускаются марок ШТС, ШТСм, ШТЛ, ШТЛС и изготавливаются: с двумя втулками - "ВидА";
одной втулкой - "Вид Б" и без втулок - "Вид Г".
Шнуры спиральные применяются для соединения телефонов с телефонным аппаратом
По согласованию с потребителем шнуры могут выпускаться армированными или укомплектованными наконечниками.
Пример условного обозначения шнура телефонного, спирального, трехжильного
с двумя втулками, исполнение "У", в оболочке черного цвета.
"Шнур ШТС - ЗА"ч" ТУ 16-505.268-76".


Технические характеристики: Электрическое сопротивление токопроводящей жилы, Ом/м, не более
  для шнуров ШТС: 1,0
  для шнуров ШТСм, ШТЛС: 1,8
  Электрическое сопротивление изоляции МОм/км, не менее
  для шнуров ШТС, ШТЛ: 2,5
  для шнуров ШТСм, ШТЛС: 2,0
  Испытательное напряжение, В 500
  Срок службы, лет 12


Марка шнура Число жил Наружный диаметр шнуров, мм, не более Номинальная длина заготовки, мм Расчетная масса,
кг/1000 шт для исполнения А
по оболочке по спирали
ШТС 3 4,6 19,0 2520 53,7
ШТС 4 5 20,0 2660 65,1
ШТС 5 5,6 23,0 2660 75,7
ШТСм 5 4,0 16,0 2520 37,4
ШТСм 3 4,4 17,0 2660 43,4
ШТСм 4 4,8 20,0 2660 49,5
ШТСм 5 5,0 20,0 2700 59,7
ШТЛ 2 3,6 2230 30,6
ШТЛ 3 3,8 2230 35,1
ШТЛ 4 4,1 2230 41,2
ШТЛ 5 4,4 2230 47,9
ШТЛ 6 4,8 2230 56,6
ШТЛ 7 4,8 2230 59,0
ШТЛС 3 4,0 17,0 3550 52,6
ШТЛС 4 4,4 18,0 3550 60,1


к прайсу


ПРОВОДА ПОЛЕВОЙ СВЯЗИ провода полевой связи


П-274М
ПРОВОД С ПОЛИЭТИЛЕНОВОЙ ИЗОЛЯЦИОННО-ЗАЩИТНОЙ ОБОЛОЧКОЙ
 ТУ 16-505.221-78


Назначение:
для полевой связи.

Конструкция:
Токопроводящая жила - из стальных и медных проволок.
Изоляция - полиэтелен низкого давления.


Технические характеристики: Строительная длина, м: 150±10
  Температура эксплуатации, °С: от - 50 до + 60
  Электрическое сопротивление токопроводящей жилы, Ом/км, не более: 65
  Электрическое сопротивление изоляции, МОм/км, не менее: 1000
  Срок службы, лет: 15

Марка изделия Число жил Число проволок в жиле Диаметр
проволок, мм 		Максимальный диаметр
изолированной жилы, мм 		Расчетная масса,
кг/км
П-274М 2 3 стальные, 4 медные 0,3 2,3 15

к прайсу


ШНУРЫ ОСВЕТИТЕЛЬНЫЕ шнуры осветительные


ШСОА
ШНУР СПИРАЛЬНЫЙ ДЛЯ ОСВЕТИТЕЛЬНОЙ АППАРАТУРЫ		 ТУ 16.К18-042-98


Назначение:
для осветительной аппаратуры, применяемой в авиационной технике.

Конструкция:
Центральная токопроводящая жила - из медной луженой проволоки.
Изоляция - поливинилхлоридный пластикат.
Концентрическая токопроводящая жила - повив из медной луженой проволоки.
Оболочка - поливинилхлоридный пластикат.


Технические характеристики: Температура эксплуатации, °С от -40 до +50
  Электрическое сопротивление изоляции, МОм•км, не менее 1
  Износостойкость при 4-х кратном увеличении длины спирали, растяжений не менее 3000

Марка изделия Число жил Класс жил
 Длина
заготовки
шнура, мм
 Длина
готового
шнура, мм		 Длина
прямолинейных
концов шнура, мм
центральной концентрической по оболочке по спирали
ШCОА 18x0,12 32x0,12 5,0 20,0 3800±50 450-550 20±5

к прайсу



ШРО
ШНУР ГИБКИЙ СО СКРУЧЕННЫМИ ЖИЛАМИ С РЕЗИНОВОЙ ИЗОЛЯЦИЕЙ В ОПЛЕТКЕ ИЗ СИНТЕТИЧЕСКОЙ НИТИ НА НОМИНАЛЬНОЕ ПЕРЕМЕННОЕ
НАПРЯЖЕНИЕ ДО 380 В		 ГОСТ 7399-97


Назначение:
шнур предназначен для присоединения электроутюгов, бытовых электрических приборов.

Конструкция:
шнур предназначен для присоединения электроутюгов, бытовых электрических приборов.
Токопроводящая жила - многопроволочная, гибкая, медная.
Класс жилы - 5.
Изоляция - резиновая.
Оплетка - из лавсановых нитей.


Технические характеристики: Строительная длина, м, не менее 50
  Маломерные отрезки, м, не менее 5
  Температура эксплуатации, °С от - 40 до + 40
  Срок службы, лет 4

Марка изделия Число жил Класс жил Номинальное сечение,
мм2 		Максимальный
наружный диаметр, мм		 Расчетная
масса, кг/км
ШРО 2х0,75 2 5 0,75 7,2 49,1
ШРО 2х0,75 3 5 0,75 7,5 65,9

к прайсу


ШВВ, ШВВМ
ШНУРЫ СОЕДИНИТЕЛЬНЫЕ С ПОЛИВИНИЛХЛОРИДНОЙ
ИЗОЛЯЦИЕЙ И ОБОЛОЧКОЙ		 ТУ16-505.409-77


Назначение:
для присоединения подвижных токоприемников, четырехжильные для присоединения осветителей электровспышек к сети.

Конструкция:
Токопроводящие жилы - из медных проволок, класс жил 5.
Изоляция - поливинилхлоридный пластикат.
Оболочка - поливинилхлоридный пластикат.


Технические характеристики: Строительная длина, м, не менее 50
  Маломерные отрезки, м, не менее 3
  Температура эксплуатации шнура ШВВ, °С от - 40 до + 50
  Температура эксплуатации шнура ШВВМ, °С от - 50 до+ 50
  Рабочее напряжение, В
  - переменное 220
  - импульсное (для 4-х жильных) 380
  Электрическое сопротивление токопроводящих жил, Ом/км, не более 58,3
  Электрическое сопротивление изоляции, МОм•м, не менее 250

Марка изделия Число жил Сечение,
мм2		 Максимальный
наружный диаметр, мм		 Расчетная
масса, кг/км
ШВВ, ШВВМ 2 0,35 5,4 25,6
ШВВ, ШВВМ 3 0,35 5,7 32,5
ШВВ, ШВВМ 4 0,35 6,3 39,6

к прайсу



ПУНП, ПУГНП ПРОВОДА БЫТОВОГО НАЗНАЧЕНИЯ ТУ 16.К13-020-93


Назначение:
для стационарной прокладки в осветительных сетях напряжением до 250 В переменного тока,
в т.ч. по деревянным конструкциям.

Конструкция:
Токопроводящая жила - из медной проволоки (в проводе ПУНП токопроводящая жила однопроволочная,
в проводе ПУГНП - многопроволочная).
Изоляция - поливинилхлоридный пластикат.
Оболочка - поливинилхлоридный пластикат.


Технические характеристики: Строительная длина, м, не менее 5
  Маломерные отрезки, м, не менее 0,5
  Температура эксплуатации, °С
 от -15 до +50
  Электрическое сопротивление токопроводящей жилы, Ом/м, не более : 27,1

Марка изделия Число жил и сечение, мм2 Номинальный диаметр изолированной жилы, мм Максимальный
наружный размер, мм 		Расчетная масса, кг/км
ПУНП 2х1,0 2.13 4,3х6,4 43.31
ПУНП 2х1,5 2.38 4,5х6,9 51.8
ПУНП 2х2,5 2.78 4,9х7,7 73.89
ПУНП 2х4,0 3.45 6,0х9,5 116.21
ПУНП 2х6,0 4.16 6,8х11,0 164.22
ПУНП 3х1,5 2.38 4,5х9,3 75.66
ПУНП 3х2,5 2.78 4,9х10,5 108.86
ПУНП 3х4,0 3.45 6,0х13,0 171.22
ПУНП 3х6,0 4.16 6,8х15,2 243.43
ПУГНП 2х0,35 1.75 3,3х5,0 21.03
ПУГНП 2х0,5 1.94 3,5х5,4 25.89
ПУГНП 2х0,75 2.2 3,7х6,0 32.41
ПУГНП 2х1,0 2.32 4,3х6,7 42.7
ПУГНП 2х1,5 2.6 4,5х7,3 55.68
ПУГНП 2х2,5 3.05 5,4х8,8 79.08
ПУГНП 2х4,0 4.08 6,5х10,6 129.86
ПУГНП 2х6,0 5 7,5х12,7 188.77
ПУГНП 3х0,35 1.75 3,3х6,8 30.43
ПУГНП 3х0,5 1.94 3,5х7,5 37.73
ПУГНП 3х0,75 2.2 3,7х8,3 43.38
ПУГНП 3х1,0 2.32 4,3х9,2 62.09
ПУГНП 3х1,5 2.6 4,5х9,8 81.57
ПУГНП 3х2,5 3.05 5,4х12,3 116.75
ПУГНП 3х4,0 4.08 6,5х14,8 191.91

к прайсу



ПРОВОДА ТЕЛЕФОННЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ ОДНОПАРНЫЕ провода телефонные распределительные однопарные


ТРП, ТРВ
ПРОВОДА ТЕЛЕФОННЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ ОДНОПАРНЫЕ		 ТУ 16.К04.005-89


Назначение:
для стационарной скрытой и открытой абонентской проводки телефонной распределительной сети внутри помещений и по наружным стенам зданий.

Конструкция:
Токопроводящие жилы - медная проволока, класс 1, (расположены параллельно).
Изоляция - полиэтилен - для ТРП, для ТРВ - ПВХ пластикат.


Технические характеристики: Строительная длина, м, не менее 400
  Маломерные отрезки, м кратные 40
  Рабочая температура, °С от -40 до + 650
  Электрическое сопротивление токопроводящей жилы должно быть, не более:
  - для токопроводящей жилы диаметром 0,4 мм, Ом/км 148
  - для токопроводящей жилы диаметром 0,5 мм, Ом/км 94
  Срок службы, лет 12

Марка изделия Диаметр токопроводящей
жилы, мм		 Максимальные размеры
провода, мм		 Расчетная масса,
кг/км
ТРП 2х0,4 0,4 2,2x6,4 9,0
ТРП 2х0,5 0,5 2,3x6,6 10,5
ТРВ 2х0,4 0,4 2,2x6,4 11,58
ТРВ 2х0,5> 0,5 2,2x6,6 13,48

к прайсу


КАБЕЛИ СИЛОВЫЕ кабели силовые


ВВГ
КАБЕЛИ СИЛОВЫЕ С ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ		 ГОСТ 16442-80


Назначение:
для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение от 0,66 до 1,0 кВ частотой 50 Гц.

Конструкция:
Токопроводящая жила - медная проволока, класс 1.
Изоляция - поливинилхлоридный пластикат.
Изолированные жилы скручены.
Оболочка - поливинилхлоридный пластикат.


Технические характеристики: Строительная длина, м, не менее 450
  при поставке в бухтах, м, не менее 150
  Маломерные отрезки, м, не менее 50
  Рабочая температура, °С от -40 до +50
  Рабочее напряжение, В 660
  Испытательное напряжение, кВ, в течение 10 мин 3

Марка изделия Число жил Класс жил Номинальное
сечение, мм2		 Номинальный
наружный
диаметр, мм		 Расчетная
масса,
кг/км
2x1,5 2 1 1,5 4,98x7,56 66,36
3x1,5 3 1 1,5 7,99 101,9
4x1,5 4 1 1,5 9,26 135,07
5x1,5 5 1 1,5 10,5 161,2
2x2,5 2 1 2,5 5,4x8,4 91,36
3x2,5 3 1 2,5 9,49 154,0
4x2,5 4 1 2,5 10,27 187,94
5x2,5 5 1 2,5 11,7 225,9
2x4,0 2 1 4,0 6,6x10,25 128,85
3x4,0 3 1 4,0 11,5 217,48
4x4,0 4 1 4,0 12,4 268,06
5x4,0 5 1 4,0 13,5 324,0
1x6,0 1 1 6,0 7,0 91,82
2x6,0 2 1 6,0 7,0x11,18 174,88
3x6,0 3 1 6,0 12,6 293,88
4x6,0 4 1 6,0 13,7 365,63
5x6,0 5 1 6,0 15,0 443,3
1x16,0 1 1 16,0 9,9 213,36
1x10,0 1 1 10,0 8,2 139,12

к прайсу


ШНУРЫ СВЯЗИ ТЕЛЕФОННЫЕ И КОММУТАТОРНЫЕ шнуры связи телефонные и коммутаторные


ШТСЭ, ШТСИЭ, ШТСПЭ, ШТЛЭ,
ШТЛЭн, ШТЛИЭ, ШТЛИЭО, ШТЭА
ШНУРЫ ТЕЛЕФОННЫЕ СПИРАЛЬНЫЕ И ЛИНЕЙНЫЕ ЭКРАНИРОВАННЫЕ		 ТУ 16-505.386-78


Назначение:
для соединения в аппаратуре связи, с телефонными аппаратами.

Конструкция:
Токопроводящие жилы шнуров ШТСПЭ, ШТЭА, ШТЛЭ - гибкие из медных проволок, остальных шнуров
-из мишурных нитей. Изоляция - поливинилхлоридный пластикат; изоляция шнура ШТСПЭ - из смеси
полиэтилена с полипропиленом (блоксополимера).
Экран - оплетка из мишурных нитей:
- для ШТЛИЭ, ШТЛИЭО - поверх каждой жилы;
- для ШТСЭ, ШТЛЭ, ШТЛЭн - поверх скрученных жил.
Экран - оплетка из медных проволок:
- для ШТСИЭ - поверх каждой жилы;
- для ШТСПЭ - поверх каждой скрученной пары;
- для ШТЭА - поверх 12-ти изолированных жил и поверх скрученных жил.
Оболочка - поливинилхлоридный пластикат, цвет оболочки: черный, серый, слоновой кости, белый, красный.
Для шнура ШТЛИЭО оплетка из швейных хлопчатобумажных ниток, цвет оплетки - черный или серый.


Технические характеристики: Строительная длина шнуров ШТЛИЭО, ШТЭА, м, не менее 30
  Маломерные отрезки, м, не менее 10
  Номинальное сечение токопроводящих жил, мм2 :
  - ШТСПЭ 0,03
  - ШТЭА, ШТЛЭ 0,12
  Номинальная длина заготовки шнуров ШТСИЭ, ШТСЭ, ШТСПЭ, мм 2640
  Номинальная длина заготовки шнуров ШТЛЭ, ШТЛЭн, ШТЛИЭ, мм 2300
  Температура эксплуатации, °С от - 30 до+ 50
  Температура эксплуатации, °С для шнура марки ШТСЭ от - 10 до + 50
  Электрическое сопротивление токопроводящей жилы, Ом/м, не более:
  - для шнуров ШТСЭ, ШТСИЭ, ШТЛЭн 1,0
  - для шнуров ШТСПЭ 0,7
  - для шнуров ШТЛИЭ, ШТЛИЭО 2,0
  - для шнуров ШТЭА, ШТЛЭ 0,165
  Электрическое сопротивление изоляции, МОм•м, не менее 500
  Электрическое сопротивление изоляции, МОм•м, для шнуров ШТСПЭ 1106
  Электрическое сопротивление изоляции, МОм•м, ШТЭА 1000
  Переходное затухание на ближнем конце между парами, дБ, не менее:
  - для шнуров ШТСИЭ, ШТСПЭ, ШТЛИЭ, ШТЛИЭО (на строительной длине) 78
  - для шнуров ШТСЭ, ШТЛЭ, ШТЛЭн 52
  - для шнура ШТЭА ( на длине 100м) 95

Марка изделия Число жил
(пар)		 Диаметр жилы
по изоляции, мм		 Максимальный
наружный диаметр, мм, не более		 Расчетная
масса, кг/км
по оболочке по спирали на 1000 шт. на 1 км
ШТСИЭ 4 1,42±0,2 6,0 23 116,46 -
ШТСИЭ 6 - 7,1 26 169,95 -
ШТСПЭ 2х2 0,84±0,1 3,9x6,2 20 62,0 -
ШТСПЭ 3х2 0,84±0,1 6,8 23 79,0 -
ШТСЭ 4 1,42±0,2 6,3 - 99,86 -
ШТЛИЭ 4 1,3±0,2 7,2 - 142,7 -
ШТЛИЭО 4 1,3±0,2 6,0 - - 27,14
ШТЛЭ 2 1,05±0,2 5,0 - 55,49 -
ШТЛЭ 4 1,05±0,2 5,6 - 74,49 -
ШТЛЭ 6 1,05±0,2 6,0 -
98,25 		-
ШТЛЭ 7 1,05±0,2 6,0 - 100,68 -
ШТЭА 36 1,05±0,2 13,7 - - 242,05
  12 экраниров. 1,25±0,2
  24 неэкраниров. 1,05±0,2
ШТЛЭн 2 1,23±02 5,2 - 50,3 -
ШТЛЭн 4 1,23±02 5,7 - 67,0 -
ШТЛЭн 6 1,23±02 6,3 - 85,9 -
ШТЛЭн 7 1,23±02 6,3 - 89,7 -

к прайсу


ШТГЭЛМ
ШНУРЫ ТЕЛЕФОННЫЕ ЛИНЕЙНЫЕ С ЭКРАНИРОВАННЫМИ ЖИЛАМИ		 ТУ 16-505.843-75


Назначение:
для применения в авиагарнитурных и телефонных трубках бортпроводников.

Конструкция:
Токопроводящие жилы - из мишурных нитей.
Изоляция - поливинилхлоридный пластикат.
Экран - оплетка: из мишурных нитей.
Оболочка - поливинилхлоридный пластикат.


Технические характеристики: Строительная длина, м, не менее 50
  Маломерные отрезки, м, не менее 10
  Температура эксплуатации, °С от - 50 до + 50
  Электрическое сопротивление изоляции, МОм•м, не менее 200
  Электрическое сопротивление токопроводящей жилы, Ом/м, не более 1,0
  Срок службы, лет 5

Марка изделия Число жил
 Максимальный
наружный
диаметр, мм
Расчетная
масса, кг/км
Всего Экранированных жил Неэкранированных
жил
ШТГЭЛМ 4 2 2 6,5 38,10
ШТГЭЛМ 5 2 3 7,5 42,34
ШТГЭЛМ 6 2 4 8,0 46,94

к прайсу


ШТ, ШТЭ, ШТМ, ШТЭМ, ШКВ, ШКВО, ШКО, ШТМ-ВТ, ШТЭМ-ВТ
ШНУРЫ ТЕЛЕФОННЫЕ И КОММУТАТОРНЫЕ С ИЗОЛЯЦИЕЙ
И ОБОЛОЧКОЙ ИЗ ПОЛИВИНИЛХЛОРИДНОГО ПЛАСТИКАТА
ТУ16.К71-78-90
ТУ ВД 16.К71-78-90


Назначение:
для соединения микротелефонов и стенных розеток с телефонными аппаратами и соединений в телефонных
и телеграфных коммутаторах.

Конструкция:
Токопроводящая жила - из мишурных нитей. Изоляция - поливинилхлоридный пластикат.
Экран - оплетка из мишурных нитей (для шнуров ШТЭ, ШТЭМ, ШТЭМ-ВТ).
Оболочка - поливинилхлоридный пластикат.
(для шнуров ШТМ, ШТЭМ, ШТМ-ВТ, ШТЭМ-ВТ - морозостойкая оболочка).
Оплетка из волокнистого материала (для шнуров ШКВО, ШКО).


Технические характеристики: Строительная длина, м, не менее 22
  Маломерные отрезки, м, не менее
  - для марок: ШТ, ШТМ, ШТМ-ВТ, ШТЭ, ШТЭМ, ШТЭМ-ВТ кратные 2,2
  - для марок: ШКО, ШКВО, ШКВ кратные 2,5
  Температура эксплуатации, °С
  - для шнуров ШТ, ШТЭ, ШКВО, ШКО от -20 до +60
  - для шнуров ШТМ, ШТЭМ, ШКВ от -50 до +60
  Электрическое сопротивление токопроводящей жилы, Ом/м, не более :
  - для марок ШТ, ШТМ, ШТЭ, ШТЭМ, ШКВ, ШКВО 1,0
  для марок ШТМ-ВТ, ШТЭМ-ВТ, ШКО 0,5

Марка изделия Число жил Номинальный наружный диаметр, мм Расчетная масса шнура, кг/км
ШТ, ШТМ 2 4.3 16,3; 15,7
ШТ, ШТМ 3 4.6 19,8; 19,3
ШТ, ШТМ 4 4.9 23,9; 23,1
ШТ, ШТМ 5 5.3 27,9; 27,0
ШТ, ШТМ 6 5.7 32,2; 31,9
ШТ, ШТМ 7 5.7 35,1; 34,1
ШТЭ, ШТЭМ 2 5.5 32,42; 30,33
ШТЭ, ШТЭМ 3 5.7 36,37; 34,18
ШТЭ, ШТЭМ 4 6.1 42,96; 40,14
ШТЭ, ШТЭМ 5 6.5 47,47; 44,83
ШКВ, ШКВО, ШКО 2 5,0; 5,5; 5,5 25,6; 25,6; 18,2
ШКВО, ШКО 3 6 29,54; 24,20
ШКВО, ШКО 4 6 33,76; 27,96
ШТМ-ВТ, ШТЭМ-ВТ 4 7,0; 9,0 32,6; 53,7
ШТЭМ-ВТ 2 7 40
ШТЭМ-ВТ 3 7.5 45.6
ШТЭМ-ВТ 5 10 61.4

к прайсу


ПРОВОДА МОНТАЖНЫЕ провод монтажный


МНВ
ПРОВОДА МОНТАЖНЫЕ МАЛОГАБАРИТНЫЕ НИЗКОВОЛЬТНЫЕ		 ТУ 16-505.928-76


Назначение:
для монтажа методом накрутки или пайки.

Конструкция:
Токопроводящие жилы - медные луженые проволоки.
Изоляция - поливинилхлоридный пластикат.
Цвет изоляции: белый, желтый, красный, синий, зеленый, коричневый, черный.


Технические характеристики: Строительная длина, м, не менее 50
  Маломерные отрезки, м, не менее 15
  Температура эксплуатации, °С от - 50 до + 70
  Рабочее напряжение, В:
  - постоянное до 150
  - переменное до 100
  Электрическое сопротивление изоляции, МОм•м, не менее 130
  Срок службы, лет 12

Марка изделия Число жил Класс жил Сечение, мм2 Максимальный
наружный
диаметр, мм
Электрическое
сопротивление
жилы, Ом/км,
не более
Расчетная
масса, кг/км
МНВ 1 1 0,05 0,60 365,3 0,78
МНВ 1 1 0,08 0,80 238,8 1,3
МНВ 1 1 0,12 0,90 138,6 2,14
МНВ 1 1 0,20 1,00 90,4 2,90
МНВ 1 4 0,05 0,70 383,7 0,92
МНВ 1 4 0,08 0,85 254,6 1,35
МНВ 1 4 0,12 0,95 170,3 1,80
МНВ 1 4 0,20 1,20 91,7 3,20
МНВ 2 1 0,05 1,20 365,3 1,60
МНВ 2 1 0,08 1,60 238,8 2,70
МНВ 2 1 0,12 1,80 138,6 4,40
МНВ 2 1 0,20 2,00 90,4 6,10
МНВ 2 4 0,05 1,40 383,7 1,90
МНВ 2 4 0,08 1,70 254,6 2,79
МНВ 2 4 0,12 1,88 170,3 3,72
МНВ 2 4 0,20 2,40 91,7 6,60

к прайсу


ПМПЭВ
ПРОВОД МИКРОФОННЫЙ С ПОЛИЭТИЛЕНОВОЙ ИЗОЛЯЦИЕЙ
ЭКРАНИРОВАННЫЙ В ПОЛИВИНИЛХЛОРИДНОЙ ОБОЛОЧКЕ
 ТУ 16-505.717-81


Назначение:
для монтажа микрофонных линий.

Конструкция:
Токопроводящие жилы - из медной проволоки, класс жилы 4.
Изоляция - полиэтилен.
Экран - обмотка (оплетка) из медных проволок или фольгированная пленка.
Оболочка - поливинилхлоридный пластикат.
Цвет оболочки: черный, коричневый, синий.


Технические характеристики: Строительная длина, м, не менее 50
  Маломерные отрезки, м, не менее 10
  Температура эксплуатации, °С
 от - 50 до + 60
  Электрическое сопротивление токопроводящей жилы, Ом/км, не более:
  0,35 мм2 57,0
  0,50 мм2 40,5
  Электрическое сопротивление изоляции после пребывания в воде, МОм·м, не менее 8000
  Срок службы, лет: 17

Марка изделия Число жил Номинальное
сечение,мм2		 Максимальный наружный диаметр, мм Расчетная масса,
кг/км
ПМПЭВ 2 0,35 6,7 54
ПМПЭВ 2 0,50 7,6 67


к прайсу

КММ, ШМПЭВ, ШМПЭИВ, ШМВ, ШМППВ
КАБЕЛИ И ШНУРЫ МИКРОФОННЫЕ ЭКРАНИРОВАННЫЕ		 ТУ 16-505.488-78

Назначение: - для соединения отдельных блоков, входящих в комплектацию микрофонов;
- для соединения микрофонов, микрофонов с усилительным устройством, магнитофоном;
- для звукозаписывающих устройств магнитофона, а также в качестве цепей питания и монтажа микрофонных линий.

Конструкция:
Токопроводящая жила - из медных проволок.
Изоляция - полиолефиновая композиция - для кабелей КММ, шнуров ШМПЭВ, ШМППВ
и экранированных жил шнура ШМПЭИВ.
Изоляция - поливинилхлоридный пластикат - для шнура ШМВ и неэкранированных жил шнура ШМПЭИВ.
Экран - из медных проволок.
Оболочка - поливинилхлоридный пластикат.
В шнуре ШМППВ оболочка наложена на параллельно уложенные жилы.


Технические характеристики: Температура эксплуатации, °С от -40 до +60
  Срок службы, лет 8

Марка изделия
Сечение,
мм2
Класс жилы
Число жил
Максим
альный
наруж
ный
диа
метр, мм
Cтрои
тельная
длина,
м,
не ме
нее
Мало
мерные
отрез
ки, м,
не ме
нее
Расчет
ная
масса,
кг/км
Электри
ческое
сопроти
вление
жилы, Ом/км,
не более
Электри
ческое
сопрот
ивление
изоляции,
Ом/км,
не более

Электри
ческая ем
кость,
Пф/м, не
более
Всего
Индиви
дуально
экраниро
ванных
В общем
экране
Неэк
рани
ровн
ных
КММ 0,12 4 1 1 - - 3.5 30 5 11.1 165.3 2000 жилы 120, раб.пары 65
КММ 0,12 4 2 - 2 - 4.8 30 5 19.5 165.3 2000 жилы 120, раб.пары 65
КММ 0,12 4
3
-
3
-
5.0
30
5
23.4
165.3
2000
жилы 120, раб.пары 65
КММ
0,12
4
4
-
4
-
5.7
30
5
34.4
165.3
2000
жилы 120, раб.пары 65
КММ
0,12
4
5
-
5
-
6.5
30
5
37.8
165.3
2000
жилы 120, раб.пары 65
КММ
0,12
4
7
-
7
-
6.9
30
5
45.3
165.3
2000
жилы 120, раб.пары 65
КММ
0,12
4
9
-
9
-
8.2
30
5
55.0
165.3
2000
жилы 120, раб.пары 65
КММ
0,35
4
2
-
2
-
6.8
30
5
44.4
57.0
500
жилы 120, раб.пары 65
КММ
0,35
4
3
-
3
-
7.2
30
5
51.5
57.0
500
жилы 120, раб.пары 65
КММ
0,35
4
4
-
4
-
7.6
30
5
61.8
57.0
500
жилы 120, раб.пары 65
КММ
0,35
4
5
-
5
-
9.0
30
5
70.7
57.0
500
жилы 120, раб.пары 65
КММ
0,35
4
7
-
7
-
9.5
30
5
84.8
57.0
500
жилы 120, раб.пары 65
КММ
0,35
4
9
-
9
-
10.5
30
5
110.0
57.0
500
жилы 120, раб.пары 65
ШМПЭВ
0,08
4
1
1
-
-
2.2
13
кратные1,3
6.1
67.9
2000
жилы 120, раб.пары 65
ШМПЭИВ
0,12
4
3
1
-
2
5.0
13
5
25.7
165.3
0.5
жилы 120, раб.пары 65
ШМПЭИВ
0,12
4
5
2
-
3
6.0
20
5
36.4
165.3
2
жилы 120, раб.пары 65
ШМВ
0,12
4
5
1
-
4
5.5
20
12
33.1
165.3
2
жилы 120, раб.пары 65
ШМВ
0,12
4
7
1
-
6
6.0
30
12
40.1
165.3
2
жилы 120, раб.пары 65
ШМВ
0,12
4
9
1
-
8
6.5
30
12
48.4
165.3
2
жилы 120, раб.пары 65
ШМВ
0,12
4
12
-
2
10
7.5
30
12
65.8
165.3
2
жилы 120, раб.пары 65
ШМППВ
0,12
4
2
2
-
-
3,1*6,2
25
кратные 5
20.0
165.3
2000
жилы 120, раб.пары 65
ШМППВ
0,12
4
4
4
-
-
3,1*12,4
25
кратные 5
36.2
165.3
2000
жилы 120, раб.пары 65

к прайсу


КТВЭВ
КАБЕЛЬ ДЛЯ ТЕНЗОМЕТРИИ ЭКРАНИРОВАННЫЙ
 ТУ 16-505.690-75


Назначение:
для тензометрии.

Конструкция:
Токопроводящие жилы - из медной проволоки, класс жилы 4.
Изоляция - поливинилхлоридный пластикат.
Скрутка изолированных жил.
Экран - повив из медных проволок.
Оболочка - поливинилхлоридный пластикат.
Цвет оболочки: черный, синий, зеленый.


Технические характеристики: Строительная длина, м, не менее 30
  Маломерные отрезки, м, не менее 15
  Температура эксплуатации, °С
 от - 40 до + 50
  Электрическое сопротивление токопроводящей жилы, Ом/км, не более: 57,0
  Электрическое сопротивление изоляции, МОм·м, не менее 1000
  Срок службы, лет: 5

Марка изделия Число жил Номинальное
сечение,мм2		 Максимальный наружный диаметр, мм Расчетная масса,
кг/км
КТВЭВ 1 0,35 4,1 15,5
КТВЭВ 2 0,35 5,8 28,5
КТВЭВ 3 0,35 5,8 35,5
КТВЭВ 4 0,35 6,6 43,5
КТВЭВ 5 0,35 7,4 52,0


к прайсу


ШСВ, ШСВМ, ШСМВ
ШНУРЫ ДЛЯ СЛУХОВЫХ АППАРАТОВ
И ЭЛЕКТРОПРОИГРЫВАЮЩИХ СТРОЙСТВ
 ТУ 16-505.676-74


Назначение:
для подключения миниатюрных телефонов в слуховых аппаратах и для монтажа электропроигрывающих устройств.

Конструкция:
Токопроводящие жилы: шнуры ШСВ, ШСВМ - из мишурных нитей; шнур ШСМВ - из медных проволок,
сечение 0,03 мм2 класс жилы 6.
Изоляция - поливинилхлоридный пластикат.
В двухжильных шнурах изоляция накладывается на параллельно уложенные жилы.
Цвет изоляции: белый, черный, коричневый, зеленый, серый, слоновой кости.


Технические характеристики: Строительная длина, м, не менее 20
  Маломерные отрезки, м, не менее 12
  Температура эксплуатации, °С

  - шнуров ШСВ, ШСМВ от - 40 до + 50
  - шнура ШСВМ от - 50 до + 40
  Срок службы, лет: 5

Марка изделия Число жил Электрическое
сопротивление
жилы, Ом/км, не более		 Максимальный
наружный диаметр
(размер) мм		 Расчетная масса,
кг/км
ШСВ 1 2,5 1,3 1,41
ШСВ 2 2,5 1,5х2,7 3,40
ШСВМ 2 2,5 1,5х2,7 3,40
ШСВМ 1 - 1,1 1,00


к прайсу


КВМ, КВМЭ
КАБЕЛИ МНОГОЖИЛЬНЫЕ ЭКРАНИРОВАННЫЕ И НЕЭКРАНИРОВАННЫЕ
 ТУ 16-705.085-79


Назначение:
для соединений блоков квазиэлектронной аппаратуры связи, пригодные для монтажа методом накрутки.

Конструкция:
Токопроводящая жила - медная луженая проволока, класс жилы 1.
Изоляция - поливинилхлоридный пластикат.
Скрутка жил, пар.
Экран (для кабеля КВМЭ) - из медной проволоки или фольгированной пленки.
Оболочка - поливинилхлоридный пластикат
Цвет оболочки: черный, серый, слоновой кости.


Технические характеристики: Строительная длина, м, не менее 50
  Маломерные отрезки, м, не менее 5
  Температура эксплуатации, °С
 от - 50 до + 70
  Электрическое сопротивление токопроводящей жилы, Ом/км, не более 138,6
  Электрическое сопротивление изоляции, МОм·м, не менее 5·104
  Срок службы, лет: 12

Марка изделия Число пар, жил Номинальное
сечение,мм2
 Максимальный наружный диаметр, мм Расчетная масса,
кг/км
КВМ 10 0,12 6,0 36,15
КВМ 18 0,12 7,0 54,92
КВМ 36 0,12 8,5 102,82
КВМ 68 0,12 12,0 178,41
КВМ 5х2 0,12 6,5 39,25
КВМ 9х2 0,12 8,0 59,87
КВМ 18х2 0,12 11,5 109,11
КВМ 34х2 0,12 13,0 182,11
КВМЭ 10 0,12 6,5 56,0
КВМЭ 18 0,12 8,0 91,1
КВМЭ 36 0,12 9,5 139,1
КВМЭ 68 0,12 13,5 249,3
КВМЭ 5х2 0,12 7,5 61,3
КВМЭ 9х2 0,12 8,5 81,8
КВМЭ 18х2 0,12 13,0 165,7
КВМЭ 34х2 0,12 14,5 256,2


к прайсу


ПЛМ
ПРОВОД ЛЕНТОЧНЫЙ ДЛЯ ФИКСИРОВАННОГО МОНТАЖА
 ТУ 16.705-004-77


Назначение:
для фиксированного монтажа схемных плат микрокалькуляторов.

Конструкция:
Токопроводящая жила - медная луженая проволока, класс жилы 1.
Изоляция - полиэтилентерефлатная ламинированная пленка.
Шаг укладки жил - 2,5 мм.


Технические характеристики: Строительная длина, м, не менее 3
  Маломерные отрезки, м, не менее 1
  Температура эксплуатации, °С
 от - 60 до + 70
  Рабочее напряжение, В:
  - постоянное 50
  - переменное 30
  Электрическое сопротивление токопроводящей жилы, Ом/км, не более 136
  Электрическое сопротивление изоляции, МОм·м, не менее 108
  Срок службы, лет: 5

Марка изделия Сечение, мм2 Число жил Размеры провода, мм Расчетная масса,
кг/км
ширина толщина
ПЛМ 0.12 13 36,0±0,5 0,55±0,1 19.8
ПЛМ 0.12 19 50,0±0,5 0,55±0,1 28.9
ПЛМ 0.12 21 55,0±0,5 0,55±0,1 31.3


к прайсу


МКШ, МКЭШ
КАБЕЛИ МОНТАЖНЫЕ МНОГОЖИЛЬНЫЕ
 ГОСТ 10348-80


Назначение:
для фиксированного межприборного монтажа электрических устройств.

Конструкция:
Токопроводящая жила - медная луженая проволока.
Изоляция - поливинилхлоридный пластикат.
Экран (для кабеля МКЭШ) - из медной проволоки.
Оболочка - поливинилхлоридный пластикат.


Технические характеристики: Строительная длина, м, не менее
  - кабели МКШ 60
  - кабели МКЭШ 25
  Маломерные отрезки, м, не менее 3
  Температура эксплуатации, °С
 от - 50 до + 70
  Электрическое сопротивление изоляции, МОм·м, не менее 10
  Рабочее напряжение, В:
  - постоянное 500
  - переменное 750
  Срок службы, лет: 15

Марка изделия Число жил Класс жилы
 Cечение, мм2 Максимальный
наружный диаметр, мм		 Электрическое
сопротивление
жилы, Ом/км,
не более		 Расчетная масса, кг/км
МКШ 2 4 0,35 6,7 58,7 37
МКШ 3 4 0,35 6,9 58,7 40
МКШ 5 4 0,35 8,2 58,7 57
МКШ 7 4 0,35 8,8 58,7 73
МКШ 10 4 0,35 11,6 58,7 108
МКШ 14 4 0,35 12,4 58,7 137
МКШ 2 4 0,5 7,0 41,7 44
МКШ 3 4 0,5 7,2 41,7 48
МКШ 5 4 0,5 8,5 41,7 70
МКШ 7 4 0,5 9,2 41,7 90
МКШ 10 4 0,5 12,2 41,7 133
МКШ 14 4 0,5 13,1 41,7 171
МКШ
МКШ
МКШ 14 4 0,5 13,1 41,7 171
МКШ 2 3 0,75 7,5 26,0 55
МКШ 3 3 0,75 7,7 26,0 60
МКШ 5 3 0,75 9,2 26,0 88
МКШ 7 3 0,75 10,0 26,0 115
МКШ 10 3 0,75 13,2 26,0 180
МКШ 14 3 0,75 14,2 26,0 220
МКЭШ 2 4 0,35 7,5 58,7 61
МКЭШ 3 4 0,35 7,7 58,7 64
МКЭШ 5 4 0,35 9,0 58,7 97
МКЭШ 7 4 0,35 9,6 58,7 113
МКЭШ 10 4 0,35 12,4 58,7 158
МКЭШ 14 4 0,35 13,2 58,7 190
МКЭШ 2 4 0,5 7,8 41,7 68
МКЭШ 3 4 0,5 8,0 41,7 73
МКЭШ 5 4 0,5 9,5 41,7 110
МКЭШ 7 4 0,5 10,0 41,7 132
МКЭШ 10 4 0,5 13,0 41,7 180
МКЭШ 14 4 0,5 13,9 41,7 219
МКЭШ 2 3 0,75 8,3 26,0 80
МКЭШ 3 3 0,75 8,5 26,0 86
МКЭШ 5 3 0,75 10,0 26,0 130
МКЭШ 7 3 0,75 10,8 26,0 160
МКЭШ 10 3 0,75 14,0 26,0 227
МКЭШ 14 3 0,75 15,0 26,0 280


к прайсу

НВ, НВЭ, НВМ, НВМЭ
ПРОВОДА МОНТАЖНЫЕ С ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ 		ГОСТ 17515-72


Назначение:
для работы в цепях электрических устройств общепромышленного применения.

Конструкция:
Токопроводящая жила:
- провода НВ, НВЭ - медная луженая проволока;
- провода НВМ, НВМЭ - медная проволока.
Изоляция - поливинилхлоридный пластикат.
Экран:
- провод НВЭ - медная луженая проволока;
- провод НВМЭ - медная проволока.
Цвет изоляции: белый, желтый, красный, синий, зеленый, коричневый, черный.


Технические характеристики: Строительная длина, м, не менее
  - проводов НВ, НВМ 50
  - проводов НВЭ, НВМЭ 20
  Маломерные отрезки, м, не менее
  - проводов НВ, НВМ 10
  - проводов НВЭ, НВМЭ 5
  Температура эксплуатации, °С
 от - 50 до + 70
  Электрическое сопротивление токопроводящей жилы, Ом/м, не более : 104
  Рабочее напряжение, В:
  - переменное 600 и 1000
  - постоянное 840 и 1400
  Срок службы, лет 15

Марка изделия Число жил Класс жилы Cечение, мм2 Максимальный
наружный диаметр, мм		 Электрическое сопротивление жилы, Ом/км, не более Расчетная масса, кг/км
600В 1000В 600В 1000В
НВ 1 1 0.08 1.2 1.4 238.8 1.71 2.18
НВ 1 4 0.08 1.2 1.4 254.6 1.86 2.38
НВ 1 1 0.12 1.3 1.5 138.6 2.38 2.88
НВ 1 4 0.12 1.3 1.5 170.3 2.43 2.99
НВ 1 1 0.20 1.5 1.7 90.4 3.19 3.74
НВ 1 4 0.20 1.5 1.7 91.7 3.54 4.17
НВ 1 1 0.35 1.6 1.8 54.8 4.78 5.4
НВ 1 4 0.35 1.6 1.8 58.7 5.24 5.94
НВ 1 5 0.35 1.6 1.8 60 4.91 5.59
НВ 1 1 0.50 1.8 2.0 36.7 6.22 6.88
НВ 1 4 0.50 1.8 2.0 41.7 6.57 7.32
НВ 1 5 0.50 1.8 2.0 40.1 6.76 7.53
НВ 1 1 0.75 2.1 2.3 24.8 8.59 9.33
НВ 1 3 0.75 2.1 2.3 26 9.3 10.1
НВ 1 4 0.75 2.1 2.3 25.9 9.4 10.3
НВ 1 5 0.75 2.1 2.3 26.7 9.52 10.4
НВ 1 1 1.00 2.2 2.4 18.2 11.2 12
НВ 1 3 1.00 2.2 2.4 22.3 11.5 12.4
НВ 1 4 1.00 2.2 2.4 20.4 11.6 12.5
НВ 1 3 1.50 2.5 2.7 14.3 16.5 17.5
НВ 1 4 1.50 2.5 2.7 13.6 6.6 17.7
НВ 1 3 2.50 3.2 3.3 7.63 26.8 28.1

к прайсу


ЛПМФм, ЛПМФУм, ЛПМФКУм,
ЛПМФКм, ЛПМФНм, ЛПМФНУм
ПРОВОДА ЛЕНТОЧНЫЕ С ПЛЕНОЧНОЙ ИЗОЛЯЦИЕЙ НАГРЕВОСТОЙКИЕ 		ТУ 16-505.914-86

Назначение:
для фиксированного монтажа в электрических цепях.

Конструкция:
Токопроводящие жилы - плющеная медная проволока (уложены в одной плоскости).
Изоляция - полиамидно - фторопластовая пленка с прокладкой из фторопластовой пленки.


Технические характеристики: Маломерные отрезки, м, не менее 2
  Температура эксплуатации, °С
 от - 60 до + 125
  Рабочее напряжение, В:
  - переменное до 3000 Гц до 100
  - переменное 8000 Гц до 10
  - постоянное 150
  Электрическое сопротивление изоляции, Ом·м, не менее 106
  Срок службы, лет 20
  Расстояние между центрами жил, мм:
  - ЛПМФм, ЛПМФУм 1,25
  - ЛПМФКм, ЛПМФКУм 2,5
  - ЛПМФНм, ЛПМФНУм 3,75

Марка изделия Число жил Cечение, мм2

Габаритные размеры

 Расчетная масса, кг/км Электрическое сопротивление жилы, Ом/км, не более
Толщина, мм Ширина, мм
ЛПМФм, ЛПМФУм 10 0.03 0,22±0,1 15,0±0,5 10.75
 1
ЛПМФм, ЛПМФУм 20 0.03 0,22±0,1 27,5±0,5 19.77
 1
ЛПМФм, ЛПМФУм 2 0.05 0,22±0,1 5,0±0,5
 2.733
 0,5
ЛПМФм, ЛПМФУм 4 0.05 0,22±0,1 7,5±0,5
 4.538
 0,5
ЛПМФм, ЛПМФУм 8 0.05 0,19±0,1 11,5±0,5
 7.222
 0,5
ЛПМФм, ЛПМФУм 10 0.05 0,19±0,1 15,0±0,5
 9.955
 0,5
ЛПМФм, ЛПМФУм 20 0.05 0,19±0,1 27,5±0,5
 18.975
 0,5
ЛПМФм, ЛПМФУм 30 0.05 0,19±0,1 40,0±0,5
 27.998
 0,5
ЛПМФм, ЛПМФУм 35 0.05 0,22±0,1 47,0±0,5
 29.58
 0,5
ЛПМФм, ЛПМФУм 2 0.08
 0,22±0,1 5,0±0,5
 3.305
 0,321
ЛПМФКУм, ЛПМФКм 2 0.08 0,22±0,1 7,5±0,5
 4.233
 0,321
ЛПМФм, ЛПМФУм 4 0.08 0,22±0,1 7,5±0,5
 5.681
 0,321
ЛПМФКУм, ЛПМФКм 4 0.08 0,22±0,1 12,5±0,5
 7.939
 0,321
ЛПМФм, ЛПМФУм 10 0.08 0,22±0,1 15,0±0,5
 12.81
 0,321
ЛПМФКУм, ЛПМФКм 10 0.08 0,22±0,1 27,5±0,5
 17.453
 0,321
ЛПМФм, ЛПМФУм 20 0.08 0,22±0,1 27,5±0,5
 24.69
 0,321
ЛПМФКУм, ЛПМФКм 20 0.08 0,22±0,1 52,5±0,5
 33.979
 0,321
ЛПМФм, ЛПМФУм 30 0.08 0,22±0,1 40,0±0,5
 36.571
 0,321
ЛПМФКУм, ЛПМФКм 30 0.08 0,22±0,1 75,5±0,5
 39.957
 0,321
ПМФМКм 2 0,12 0,27±0,1 7,5±0,5 4.952
 0,214
ПМФМКм 4 0,12 0,27±0,1 12,5±0,5
 9.37
 0,214
ПМФМКм 10 0,12 0,27±0,1 27,5±0,5
 21.024
 0,214
ПМФМКм 20 0,12 0,27±0,1 52,5±0,5
 41.13
 0,214
ПМФМКм 30 0,12 0,27±0,1 77,5±0,5
 61.214
 0,214
ПМФМКм 2 0,2 0,37±0,1 7,5±0,5
 6.392
 0,133
ЛПМФНУм, ЛПМФНм
 2 0,2 0,37±0,1
 11,25±0,5
 7.785
 0,133
ЛПМФКУм, ЛПМФКм
 4 0,2 0,37±0,1
 12,5±0,5
 11.999
 0,133
ЛПМФКУм, ЛПМФКм
 10 0,2 0,37±0,1
 27,5±0,5
 28.206
 0,133
ЛПМФНУм, ЛПМФНм
 10 0,2 0,37±0,1
 41,25±0,5
 33.314
 0,133
ЛПМФКУм, ЛПМФКм
 4 0,2 0,37±0,1
 17,75±0,5
 13.79
 0,133
ЛПМФКУм, ЛПМФКм 20 0,2 0,37±0,1
 52,5±0,5
 55.484
 0,133
ЛПМФНУм, ЛПМФНм 20 0,2 0,37±0,1
 78,75±0,5
 65.236
 0,133
ЛПМФНУм, ЛПМФНм 30 0,2 0,37±0,1
 116,25±0,5
 97.209
 0,133
ЛПМФНУм, ЛПМФНм 2 0,35 0,47±0,1
 11,25±0,5
 10.495
 0,084
ЛПМФНУм, ЛПМФНм 4 0,35 0,47±0,1
 18,75±0,5
 19.524
 0,084
ЛПМФНУм, ЛПМФНм 10 0,35 0,47±0,1
 41,25±0,5
 46.719
 0,084
ЛПМФНУм, ЛПМФНм 20 0,35 0,47±0,1
 78,75±0,5
 92.046
 0,084

к прайсу



ПРОВОДА ШЛАНГОВЫЕ провод шланговый


ПВС
ПРОВОД ГИБКИЙ СОЕДИНИТЕЛЬНЫЙ		 ГОСТ 7399-97


Назначение:
для присоединения машин и приборов бытового и аналогичного применения.

Конструкция:
Токопроводящая жила - медная проволока, класс жилы - 5.
Изоляция - поливинилхлоридный пластикат.
Оболочка - поливинилхлоридный пластикат.


Технические характеристики: Строительная длина, м, не менее 50
  Маломерные отрезки, м, не менее 5
  Рабочее переменное напряжение, В от - 25 до + 40
  Температура эксплуатации, °С 380
  Срок службы, лет 6

Марка изделия Число жил Номинальное
сечение, мм2 		Максимальный
наружный
диаметр, мм		 Электрическое
сопротивление,
Ом/м, не более
Расчетная
масса, кг/км
ПВС 2 0,75 6,6 26,0 57,6
ПВС 3 0,75 7,0 26,0 68,2
ПВС 4 0,75 8,3 26,0 77,1
ПВС 5 0,75 9,3 26,0 94,8
ПВС 2 1,0 7,0 19,5 66,4
ПВС 3 1,0 7,6 19,5 77,8
ПВС 4 1,0 9,0 19,5 93,8
ПВС 5 1,0 9,8 19,5 111,0
ПВС 2 1,5 8,2 13,3 88,5
ПВС 3 1,5 8,8 13,3 110,9
ПВС 4 1,5 10,5 13,3 132,0
ПВС 5 1,5 11,6 13,3 164,0
ПВС 2 2,5 10,6 7,98 134,5
ПВС 3 2,5 11,4 7,98 167,0
ПВС 4 2,5 12,5 7,98 205,0
ПВС 5 2,5 13,9 7,98 253,0

к прайсу
